Bir devreyi, makineyi veya mekanizmayı belli bir süre çalıştırmak için zaman rölesine ihtiyaç duyulur. Zaman rölelerinin zaman ayarları ELO tarafından veya kullanıcı tarafından yapılabilir. Burada kullanıcı ayarlı zaman röleleri ile ilgili bilgilere yer verilmiştir.
Kullanıcı ayarlı zaman röleleri iki çeşittir. Bunlardan ilki Zaman Rölesi – Kullancı Ayarlı, ikincisi ise Stop Zaman Rölesi – Kullanıcı Ayarlıdır.
Zaman Rölesi – Kullanıcı Ayarlı Çalışma Prensibi:
Tetiklendiği anda çıkış verir ve zamanı saymaya başlar. Zaman dolunca çıkışı kapatır. Dolayısıyla kullanıcının yaptığı ayar, rölenin çıkış verme süresini belirlemek için kullanılır.
Stop Zaman Rölesi – Kullanıcı Ayarlı Çalışma Prensibi:
Tetik aldığı sürece çıkış verir, tetik kesildiğinde belirlenen zaman boyunca çıkış vermeye devam eder. Zaman dolunca çıkışı kapatır. Dolayısıyla kullanıcının yaptığı ayar, rölenin tetiği kesildikten sonra ne kadar süre daha çıkış vereceğini belirler.

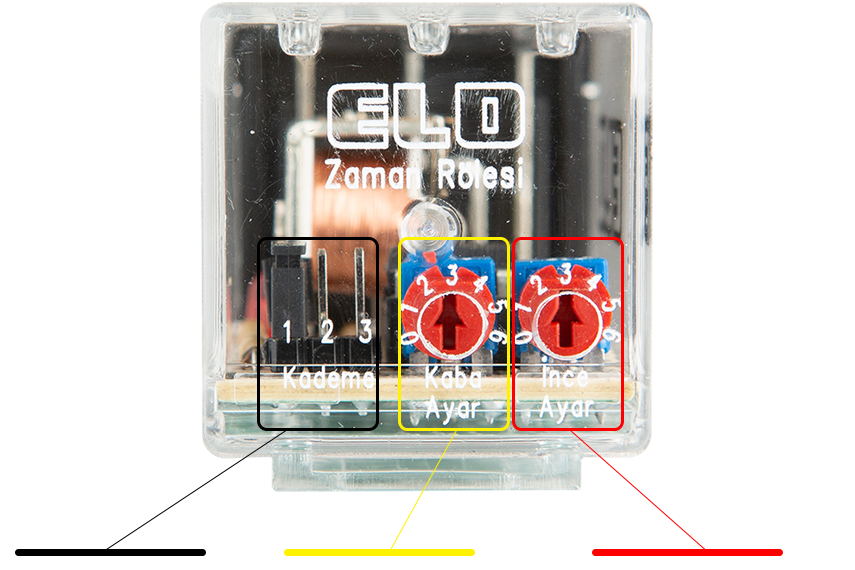

Her iki modelde de zaman ayarı köprü, kaba ayar ve ince ayar trimpotları ile yapılır. Soldaki menüde istediğiniz zamanı seçtiğinizde köprü, kaba ve ince ayar pozisyonları görsel ve yazılı olarak sağ tarafta belirecektir. Lütfen talimatları takip edin.
ELO Kullanıcı Ayarlı Zaman Rölelerinin teknik datalarına ulaşmak için aşağıdaki ürünlerin üzerine tıklayın.
- ELO Zaman Rölesi 12V
- ELO Zaman Rölesi 24V
- ELO Stop Zaman Rölesi 12V
- ELO Stop Zaman Rölesi 24V
ÖNEMLİ: Zaman Röleleri ayarlanarak yapılan tüm uygulumalarda, devreye alımdan önce uygulamanın zaman ayarı ile ilgili tüm olasılıklar test edilmelidir. Test edilmeden montaj ve devreye alma işlemi yapılmamalıdır.
